تشخيص وتحليل أعطال مصدر الطاقة LED

في أنظمة الإضاءة LED، يحدد الاستقرار التشغيلي لمصدر طاقة السائق بشكل مباشر عمر الخدمة وموثوقية وحدة الإضاءة بأكملها. على الرغم من أن شرائح LED نفسها توفر عمرًا طويلًا بشكل استثنائي، إلا أن مصدر طاقة محرك LED - نظرًا لتصميم دوائره المعقدة وتكوين المكونات - أصبح المكون الأكثر عرضة للفشل في أنظمة الإضاءة. تشير بيانات الصناعة إلى أن أكثر من 80% من حالات الفشل في مصابيح LED التجارية تنشأ من تشوهات مختلفة في مصدر الطاقة للسائق.

I. القضايا المتعلقة بالتقادم وفشل المكونات الإلكترونية

تشكل المكونات الإلكترونية الأساسية مثل المقاومات والمكثفات والثنائيات والترانزستورات جوهر مصدر طاقة محرك LED. أثناء التشغيل لفترة طويلة، تخضع هذه المكونات لعوامل مختلفة - بما في ذلك مدة التشغيل، والظروف البيئية، والحمل الكهربائي - مما يؤدي إلى التقادم التدريجي. تتضمن أوضاع الفشل الشائعة الدوائر المفتوحة، والدوائر القصيرة، والإرهاق، وتيار التسرب، وتدهور معلمات التشغيل، وفشل الأداء، وكلها تعمل كأسباب أساسية لأعطال مصدر الطاقة.

يساعد استخدام المصابيح النهائية المجهزة بمكونات عالية الجودة على التخفيف من مخاطر التقادم عند المصدر، كما يتضح من مجموعة Luxfighter من منتجات المصابيح الأمامية LED للسيارات في الصين سلسلة التوصيل والتشغيل LED للمصباح الأماميالمصنع - تشنغيوان للالكترونيات الضوئية، الصينالمصباح الأمامي LED من سلسلة التشغيل الخارجيالمصنع - Zhengyuan Optoelectronic. تم تجهيز جميع الطرازات بمكونات إلكترونية مقاومة للشيخوخة من الدرجة الصناعية، مما يضمن أن المصابيح الأمامية LED من Luxfighter تحقق عمر خدمة يزيد عن 50000 ساعة واستقرار فائق على المدى الطويل.

ثانيا. تأثير لوحات ثنائي الفينيل متعدد الكلور وجودة التجميع

تعد جودة تصنيع لوحات الدوائر المطبوعة (PCBs) ومنتجاتها المجمعة (PCBAs) بمثابة الشرط الأساسي لضمان التشغيل المستقر لمصادر طاقة محرك LED، حيث تؤثر جودتها بشكل مباشر على الموثوقية العامة للنظام. أثناء الإنتاج والاستخدام على المدى الطويل، تكون مركبات ثنائي الفينيل متعدد الكلور عرضة لعيوب مختلفة مثل عدم كفاية ترطيب اللوحة، وتصفيح اللوحة، وفصل الطبقة، ونمو أسلاك الأنود الموصلة CAF، والدوائر المفتوحة، والدوائر القصيرة - وكلها يمكن أن تؤدي إلى تشغيل غير طبيعي أو فشل كامل في مصدر طاقة السائق. من خلال الاستفادة من تقنيات تحليل الأعطال الاحترافية والمتقدمة، يستطيع مختبر Jinjian تحديد الأسباب الجذرية للأعطال المتعلقة بثنائي الفينيل متعدد الكلور بدقة، مما يوفر الدعم الفني لمساعدة الشركات على معالجة المشكلات المتعلقة بفشل اللوحة والتجميع.

تطبق العلامات التجارية ذات السمعة الطيبة رقابة أكثر صرامة على الجودة في عمليات تصنيع ثنائي الفينيل متعدد الكلور؛ على سبيل المثال، تستخدم جميع منتجات Luxfighter ركائز راتينج عالية TG وعمليات تصنيع PCBA الآلية، مما يقلل بشكل فعال من مشكلات الفشل المرتبطة بثنائي الفينيل متعدد الكلور.

ثالثا. الأعطال الناجمة عن سوء ظروف تبديد الحرارة

تعد المكونات الإلكترونية المختلفة داخل دائرة تشغيل LED حساسة للغاية لدرجة الحرارة المحيطة وارتفاع درجة حرارة التشغيل، حيث تظهر المكثفات الإلكتروليتية أقل قدرة على تحمل درجة الحرارة وتتأثر بشكل كبير بدرجات الحرارة المرتفعة. إذا كان التصميم العام لتبديد الحرارة لوحدة الإنارة غير مناسب أو كانت كفاءة التبريد غير كافية، فلا يمكن تبديد الحرارة المتولدة أثناء التشغيل على الفور، مما يتسبب في تشغيل المكونات الأساسية في ظل ظروف درجات الحرارة العالية لفترة طويلة. يؤدي هذا إلى تقصير عمر المكونات بشكل كبير، ويؤدي إلى أداء غير مستقر لمصدر طاقة مشغل LED، وفي النهاية يعرض الاستقرار التشغيلي وعمر الخدمة لنظام الإضاءة بأكمله للخطر. لذلك، أثناء مرحلة تصميم مصدر الطاقة، من الضروري إعطاء الأولوية لتحسين هيكل تبديد الحرارة لضمان الأداء العام المستقر لوحدة الإنارة.

رابعا. أوجه القصور الأساسية في مرحلة تصميم إمدادات الطاقة

يعتمد الاستقرار العام لمصدر طاقة LED على أربعة جوانب تصميمية مهمة: تصميم معلمات الطاقة، واختيار المكونات، ومواصفات الأداء الكهربائي، وتخطيط PCB وتوجيهه. يمكن أن يؤدي القصور في أي من هذه المجالات إلى حدوث أعطال. في مرحلة تصميم الطاقة، يعد الحساب الدقيق لفقد الطاقة الحرارية أمرًا ضروريًا لتلبية متطلبات التشغيل في ظل ظروف درجات الحرارة المرتفعة؛ أثناء اختيار المكونات، يجب إيلاء اهتمام خاص لاستقرار المعلمة ومتانة المكونات في البيئات ذات درجة الحرارة العالية؛ يتطلب تصميم الأداء الكهربائي رقابة صارمة على معلمات الإخراج لضمان سطوع موحد عبر مصدر ضوء LED وتيار إخراج مستقر مستدام؛ يجب أن يلتزم تخطيط ثنائي الفينيل متعدد الكلور وتصميم التوجيه بمعايير التباعد الكهربائي الآمنة الموحدة، والتخطيط الأمثل لمسارات تبديد الحرارة، ومنع حدوث مشكلات مثل تراكم الحرارة الموضعي وتداخل الدائرة.

V. تلف مصدر الطاقة الناتج عن الصواعق

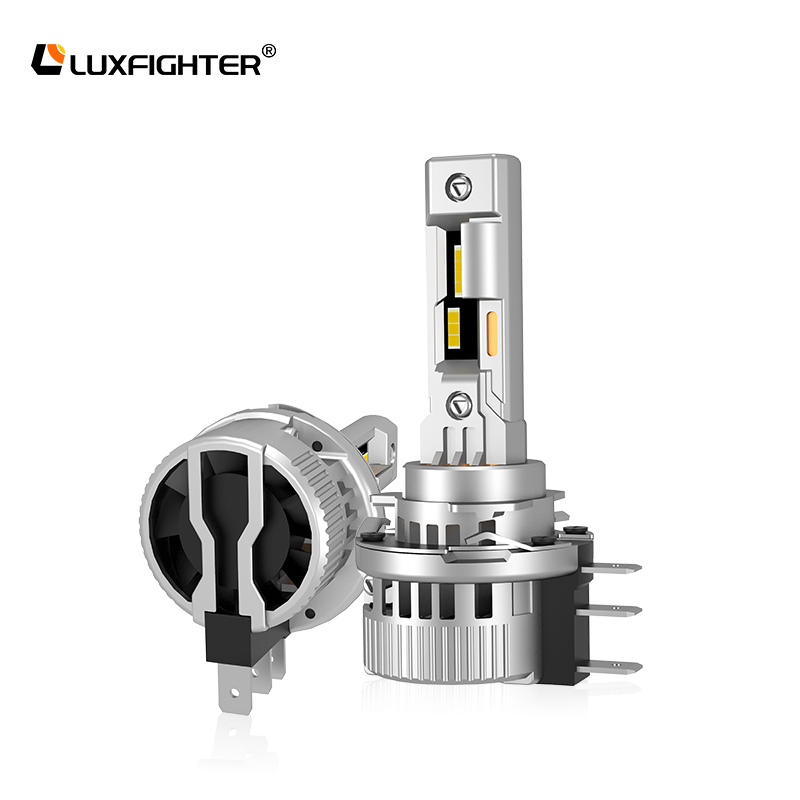

يمكن أن تتسبب نبضات الجهد العالي اللحظية الناتجة عن ضربات البرق في حدوث أضرار كارثية لدوائر إمداد الطاقة الخاصة بمحرك LED، مما يؤدي إلى إتلاف المكونات الإلكترونية الداخلية أو حرقها بشكل مباشر ويجعل المعدات غير صالحة للاستخدام. تعتبر ضربات البرق غير المباشرة، مثل البرق الموصل والمستحث، هي الأسباب الرئيسية لفشل مصادر طاقة الإضاءة الخارجية والتجارية. لذلك، يجب أن يشتمل تطوير المنتج على حلول شاملة للحماية من زيادة التيار من أجل الصمود بشكل فعال في الجهد العابر وزيادة التيار الناتجة عن ضربات البرق، مما يضمن التشغيل الموثوق لمصدر طاقة السائق. يعمل التصميم الحراري الفعال على إطالة عمر مصدر الطاقة بشكل كبير؛ على سبيل المثال، تجسد المصابيح الأمامية LED بدون مروحة من سلسلة Luxfighter Q10 هذا النهجسلسلة Q10 - 40 وات 6400 لومنالشركة المصنعة والموردة - Zhengyuan Optoelectronic، من خلال تحسين هيكل تبديد الحرارة للمبيت، يتم منع الضرر الناتج عن ارتفاع درجة الحرارة بسبب فشل المروحة.

سادسا. التأثيرات المؤثرة لتقلبات جهد الشبكة

يمكن أن تتجاوز التقلبات المتكررة والكبيرة في جهد الشبكة سعة الحمل المقدرة لإمدادات الطاقة الخاصة بمحرك LED، مما يؤدي إلى الحمل الزائد للدائرة الداخلية، وتلف المكونات، وفشل السائق. لا سيما في خطوط إمداد الطاقة التي تخدم الآلات الكهربائية واسعة النطاق، تكون مشكلات مثل تقلبات الجهد، وانخفاض الجهد العابر، وارتفاع التيار واضحة بشكل خاص وتمثل الأسباب الشائعة لفشل إمداد الطاقة بالمصباح؛ ولذلك، يجب تنفيذ تدابير الحماية المستهدفة مثل تثبيت الجهد والحماية من الحمل الزائد.

باختصار، لا تنتج حالات الفشل في مصادر الطاقة لمحرك LED عن عامل واحد ولكنها تنتج عن التأثيرات المجمعة لعوامل التصميم المتعددة وعملية التصنيع والعوامل البيئية والتشغيلية. لتعزيز الموثوقية التشغيلية وعمر الخدمة لمصابيح LED بشكل أساسي، يلزم إجراء تحسين شامل، بما في ذلك اختيار مكونات إلكترونية عالية الجودة، والتحكم الصارم في جودة ثنائي الفينيل متعدد الكلور وعمليات التجميع، وتحسين الإدارة الحرارية والتصميم العام لإمدادات الطاقة، وتحسين الحماية من الصواعق وآليات تخفيف تقلب جهد الشبكة، وتوحيد إجراءات اللحام. من خلال هذه الضوابط متعددة الأبعاد، يمكن تقليل احتمالية فشل إمدادات الطاقة للسائق بشكل كبير.

في مجال إضاءة LED للسيارات، يؤدي اختيار Luxfighter - وهي علامة تجارية مشهورة بحلول السائق الناضجة والموثوقة - إلى تقليل معدلات الفشل اللاحقة للمصابيح الأمامية LED بشكل كبير. جميع المنتجات في المصابيح الأمامية LED وسلسلة المصابيح المساعدة من Luxfighter تستخدم تقنيات التشغيل المستقرة الخاصة، الصينسلسلة التوصيل والتشغيل LED للمصباح الأماميالمصنع - يعد التكيف مع البيئة الكهربائية المعقدة في المركبات Zhengyuan Optoelectronic هو الخيار الأمثل للموثوقية.
